高炉碳砖

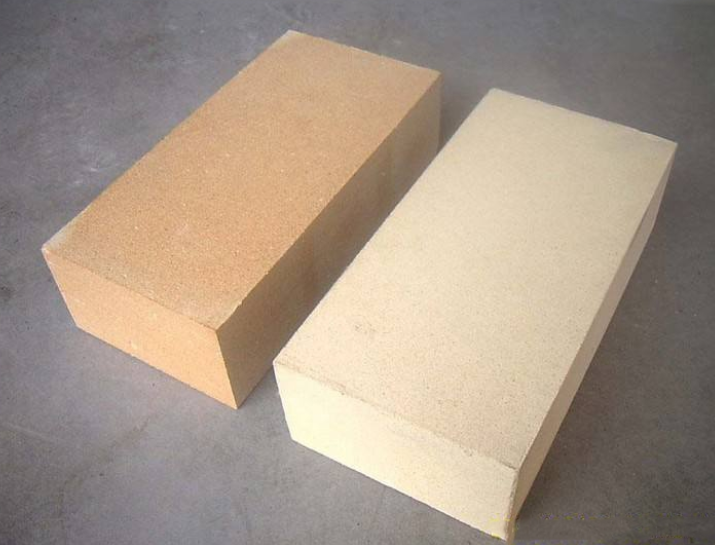

硅砖是以SiO2为主要成分的耐火材料,其SiO2含量不低于93%,属于酸性耐火材料。SiO2有7个变体和1个非晶体变体,Si02变体在加热过程中发生多晶转变,并伴随较大的体积变化,硅砖工艺过程就是围绕石英晶型转变进行的。
硅砖的原料是硅石。硅砖是在按一定颗粒度粉碎的硅石中,加入矿化剂石灰乳,粘结剂亚硫酸纸浆废液,以及10%左右的废硅砖粉,经混练、成型、干燥,在1430℃以下烧成的耐火制品。矿化剂能是石英转化为比较稳定的鳞石英晶体结构,此外,它SiO2作用生成液相,缓冲石英转化时因体积变化而产生应力,减轻开裂程度,并可填充裂纹和颗粒间隙,增加其强度。硅砖烧成过程中,要严格控制升温速度,防止石英转化过程中产生剧烈的体积膨胀。在高温烧制过程中还要确保在高温下的保温时间,以使石英完全转化为鱗石英或方石英。
硅砖制品的性能特点:
1)石英转化完全,真比重低(2.34以下,残余石英含量少(1%以下),使用时体积变化小。
2)气孔率低,体积密度大,耐压强度高,耐磨性好
3)纯度高,荷重软化点温度〉1650℃,耐高温不变形
4)抗高温蠕变性能好
5)热膨胀率低,高温体积稳定
6)质量指标稳定,外观规整,尺寸精确
